Насосные станций для многоквартирных домов

НАСОСНЫЕ СТАНЦИИ С ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЯМИ

КАКИЕ ДАННЫЕ НУЖНО ЗНАТЬ

НАПРИЯЖЕНИЕ ПИТАНИЯ – 230 или 400 В

ВЫСОТА ЗДАНИЯ И КОЛИЧЕСТВО ЭТАЖЕЙ

КОЛИЧЕСТВО КВАРТИР И ТУАЛЕТОВ

РАСПОЛОЖЕНИЕ СТАНЦИИ СООТВЕТСТВЕННО С ИСТОЧНИКА

В ТАКОМ ЖЕ УРОВНЕ - РАБОТА С ПОДПОРОМ ИЛИ ОТ - ВОДОКАНАЛА - НАД ИСТОЧНИКОМ

ОПРЕДЕЛЕНИЕ НАПОРА

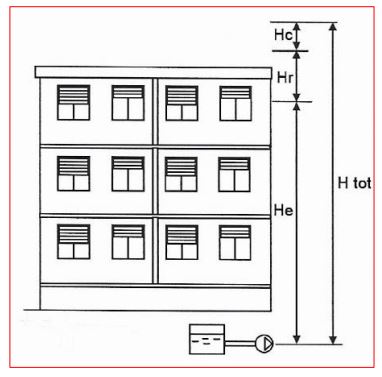

Перекачка от такого же уровня (H tot = He + Hc + Hr)

Общий напор (H tot) насосной станции определяет сумма:

❑ He - геодезическая высота подъёма воды (расстояние по вертикали от места установки насоса до наиболее высокорасположенного потребителя)

❑ Hc - суммарные потери напора

❑ Hr - напор, который необходимо создать в самой удаленной точке и высоко расположенной точке потребления

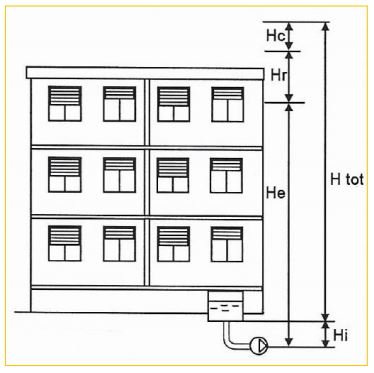

Перекачка с подпором (H tot = He + Hc + Hr - Hi)

Разчетный напор (H tot) насосной станции должен быть уменшен

значения давления при входе (Hi), с подпором:

❑ He - геодезическая высота подъёма воды (расстояние по вертикали от места установки насоса до наиболее высокорасположенного потребителя).

❑ Hc - суммарные потери напора

❑ Hr - напор, который необходимо создать в самой удаленной точке и высоко расположенной точке потребления

❑ Hi – давления при входе

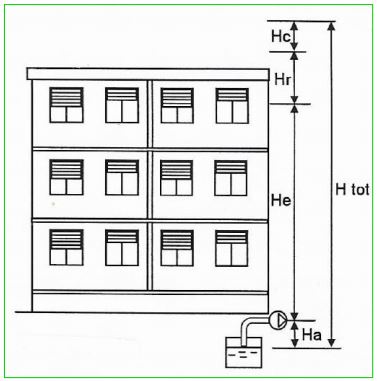

Расположение над источником (H tot = He + Hc + Hr + Ha)

Когда насосная станция качает воду от емкости или колодца, общему

напору (H tot) добавляется и значение высоты всасывания (Ha)

❑ Hc - суммарные потери напора

❑ Hr - напор, который необходимо создать в самой удаленной точке и высоко расположенной точке потребления

❑ Ha – Высота всасывания

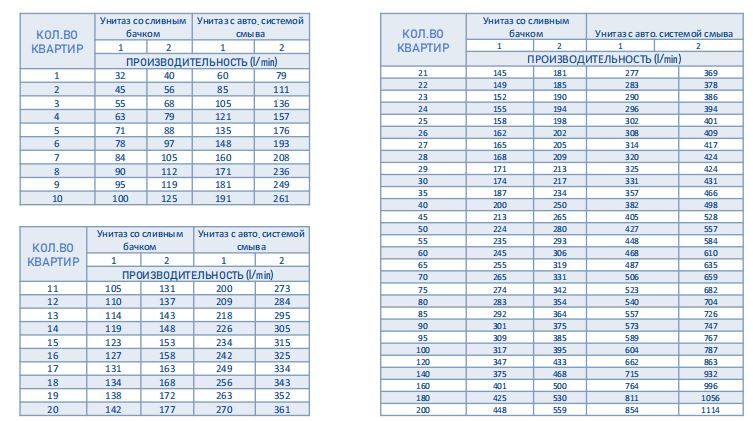

ПОТРЕБНОСТЬ ВОДЫ

ТОЧКА	ПОТРЕБНОСТЬ (l/min)
Кухонная мойка	9
Посудомоечная машина	10
Стиральная машина	12
Душ	12
Ванна	15
Умывальник	6
Биде	6
Унитаз со сливным бачком	6
Унитаз с автоматической системой смыва	90

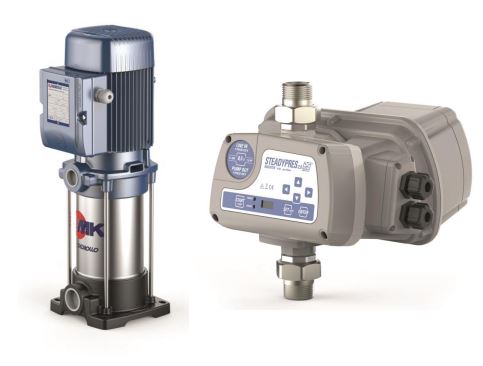

НАСОСНЫЕ СТАНЦИИ С НАСОСАМИ MK

ОДНОФАЗНЫЙ ТРЕХФАСНЫЙ

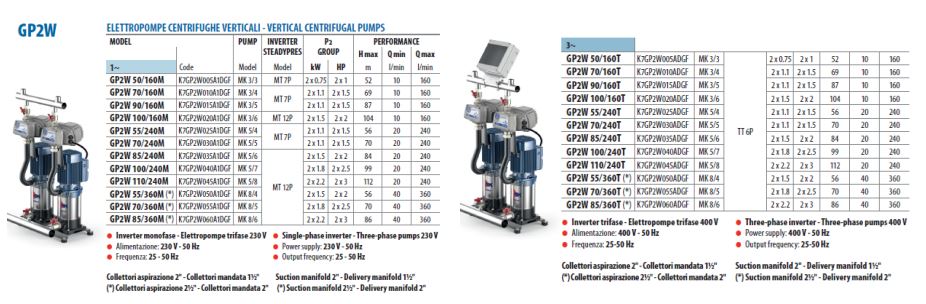

GP2W – НАСОСНЫЕ СТАНЦИИ

Однофазные/трехфасные230V/400V - 50 Hz с регулируемым числом оборотов, состоят из:

• 2 многоступенчатых вертикальных насоса с P2 от 0,75 кВт до 2,2 кВт,

• приведенных 2мя водоохлаждении частотных преобразователя однофазных/трёхфазных

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ STEADYPRES ST M/T - ST T/T может:

 Модулировать частоту эксплуатации электронасоса,

 Чередовать работы насосов

 Защищать их от сухого хода, от сверхтоков и от других аномалии напряжения

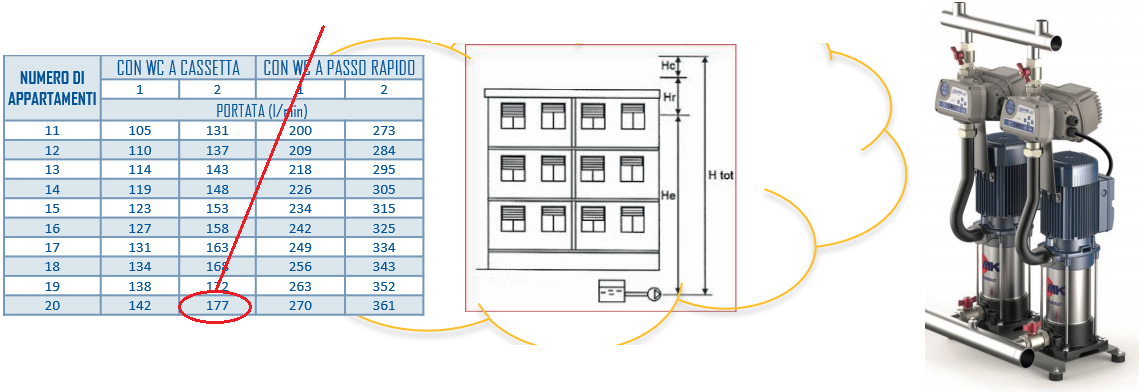

ПРИМЕР РАССЧЕТА

Данные здания:

 20 квартир, каждый с 2-мя туалетами

 1здание 5 - этажный

 Всасывание от емкости

 Расположена в таком же уровне емкости на первом этаже

 ВОСТРЕБОВАННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ  Q = 177 l/min(от таблиц)

• НУЖНЫЙ НАПОР H tot = (15m + 10m+20m) = 45m

Итог: 177 l/min @ 45 m

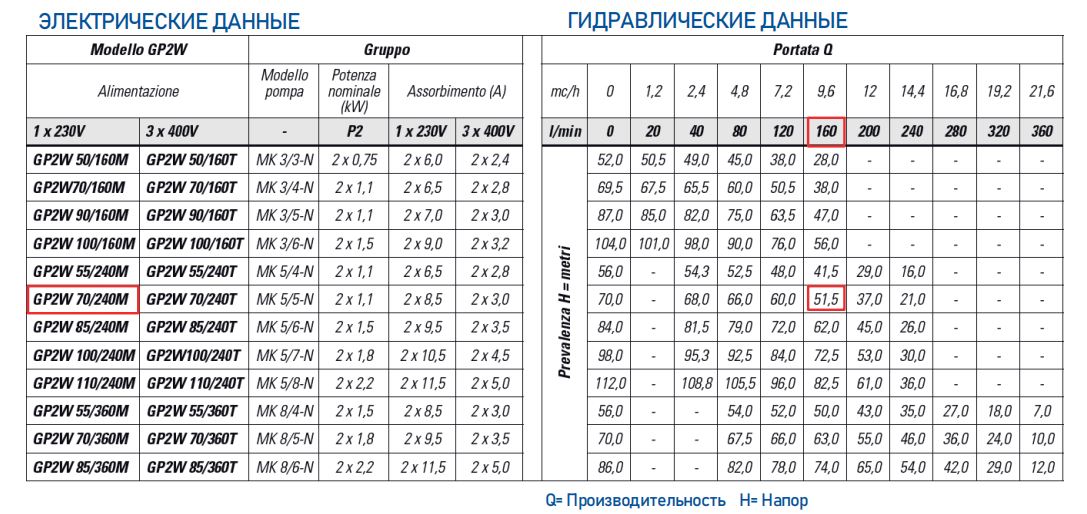

ОБЩИЕ ДАННЫЕ НАСОСНЫХ СТАНЦИЙ

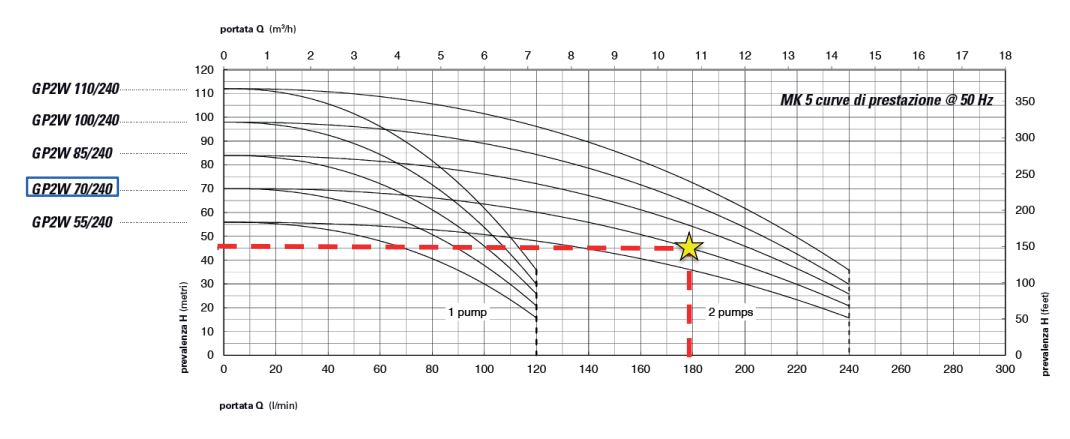

НАПОРНО-РАСХОДНАЯ ХАРАКТЕРИСТИКА

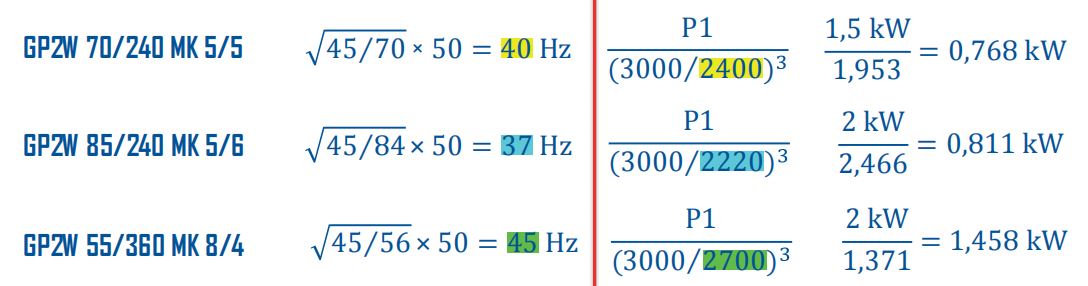

ЛАЙФХАКИ

Минимальная рабочая частота соответствует минимальному числу оборотов (рабочая частота x 60) и является функцией закрытого давления агрегата и показывает, сколько мой агрегат будет потреблять на холостом ходу.

Set Pressure / Maximum pressure x 50 = Минимальная рабочая частота

ВЫБИРАТЬ ГИДРОАККУМУЛЯТОР

Бустерные установки с регулируемой скоростью требуют меньших баков по сравнению с традиционными системами. Как правило, требуется бак емкостью всего 10% от номинальной производительности одного насоса, выраженной в литрах в минуту. Постепенный запуск насосов, управляемый преобразователями частоты, снижает необходимость ограничения числачасовых запусков; основная задача бака компенсировать небольшие потери в системе, стабилизировать давление и компенсировать колебания давления, вызванные внезапным спросом.

Произведите следующий расчет:

Установка состоит из трех электронасосов, каждый с максимальным расходом 200 л/ мин, общей производительностью 600 л/ мин. Объем, необходимый для бака, составляет 20 литров. Такой объем можно получить, используя один 24 литровый бак, установленный непосредственно на коллектор установки. Расчет устанавливает минимальное значение, необходимое для нормальной работы.
